Επισημαίνω:
Έλεγχος ροής: |
Ενεργοποίηση / απενεργοποίηση |
Τύπος λειτουργίας: |
Εγχειρίδιο |
Υλικό διακοπής: |
Ατσάλι από ανοξείδωτο χάλυβα, χαλκό, χαλκό |
Διορισμός πίεσης: |
150 PSI |
Ελαστική Μνήμη: |
Εξαιρετική ελαστική μνήμη |
Τύπος ώθησης: |
Handwheel |
Κατηγορία διαρροής: |
Τάξη IV, Τάξη V, Τάξη VI |
Πεδίο θερμοκρασίας: |
0-100 βαθμοί Κελσίου |
Τελική σύνδεση: |
Με νήματα |
Υλικό σφραγίδας: |
ΠΤΦΕ |
τύπος βαλβίδας: |
βαλβίδα πυλών |
Ικανότητα διακοπής: |
Σφιχτό από φυσαλίδες, κλάσης VI ή V |
Εργαλεία κατασκευής: |
Διοργάνωση |
Δομή: |
Διαφράγμα |
Σκοπός: |
Ρυθμισμός ροής |
Λεπτομέρειες προϊόντος:

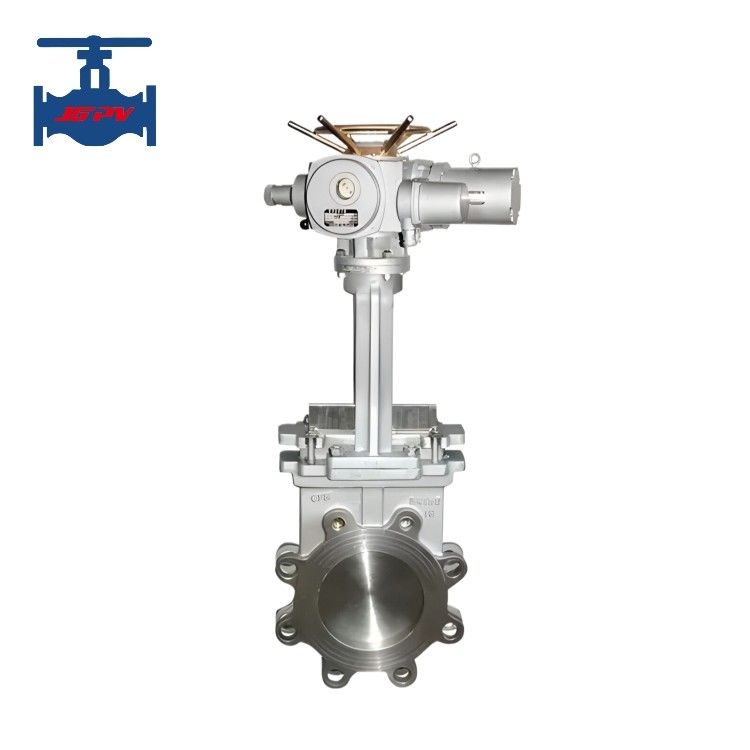

Όπως υποδηλώνει το όνομά του, μια βαλβίδα πύλη μαχαίρι διαθέτει μια διαγώνια τομή σε σχήμα λεπίδας στο κάτω μέρος της επίπεδης πλάκας πύλης, η οποία έχει τη λειτουργία
Το σύστημα αυτό χρησιμοποιείται γενικά για την απομόνωση του μέσου, εξασφαλίζοντας ότι η βαλβίδα μπορεί να κλείσει χωρίς να μπλοκαριστεί από το μέσο.
Το άνοιγμα/κλείσιμο της ροής των μέσων όπως ο χαρτοπολτός, οι στάχτες άνθρακα, οι χημικές πρώτες ύλες, τα λύματα και τα τρόφιμα.
Η βαλβίδα πόρτας μαχαιριού είναι η πλάκα της πύλης, της οποίας η κατεύθυνση κίνησης είναι κάθετη προς την κατεύθυνση του υγρού.
Η βαλβίδα αυτή είναι εύκολη στη λειτουργία, επιτρέπει το ελεύθερο άνοιγμα και διαθέτει ευέλικτες και
αξιόπιστη κίνηση· η πλάκα της πύλης είναι απλή στη συναρμολόγηση και συντήρηση, η δομή σφράγισης είναι εύλογη και ο δαχτυλισμός σφράγισης είναι βολικός
Η πλάκα πύλης της βαλβίδας πύλης μαχαιριού έχει λειτουργία κοπής, η οποία μπορεί να ξεσκίσει τις προσκόλλησεις στην επιφάνεια σφράγισης
Η πλάκα της πύλης από ανοξείδωτο χάλυβα μπορεί να αποτρέψει τη διαρροή σφράγισης που προκαλείται από τη διάβρωση.
Τεχνική παράμετρος προϊόντος:
|
Λιμάνι μέγεθος
|
DN50-DN1200
|
|
Ονομαστική πίεση
|
ΠΝ1.0Επικεφαλής1.6 ((MPa);150LB; 10 χιλιάρικα.
|
|
Δρόμος σύνδεσης
|
Άλλες συσκευές και συσκευές
|
|
Μεθοδολογία με κινητήρα
|
Ηλεκτρικός ενεργοποιητής
|
|
Ηλεκτρική τροφοδοσία
|
AC380V
|
|
Δρόμος ελέγχου
|
Λειτουργία ON/OFF και λειτουργία ρύθμισης
|
|
Εργασιακή πίεση
|
DN50ΕπικεφαλήςDN250: 10 μπάρες
DN300ΕπικεφαλήςDN400: 6 ράβδους
DN450: 5 μπάρες
DN500ΕπικεφαλήςDN650: 4 ράβδους
DN700ΕπικεφαλήςDN1000: 2 μπάρες
|
|
Σύνδεση φλάντζας
|
GB9113.1-2000·JB/T79.1-1984·HG20592-1997·ΑΣΜΕ Β 16.5·EN 1092-1:2001
|
|
Πρότυπο μήκους
|
Εγγύς- Τι;T15188.2-94; MSS SP 81-2001
|
|
Πρότυπο πίεσης
|
GB/T12224-2007; ANME Β 16.34-2003·ISO 7005-1
|
|
Πρότυπο δοκιμής
|
Δυνατότητα και πρότυπο σφράγισης:JB/T9092-1999
Τεχνικό πρότυπο σφραγίδας:MSS SP 91-2001 40 ml/ ίντσες
Τα καθίσματα βαλβίδων NBR, EPDM και PTFE πρέπει να είναι σύμφωνα με το πρότυπο διαρροής 1/10 σκληρής σφράγισης.
|
|
Θερμοκρασία λειτουργίας
|
Καθίσμα
|
NBR≤80°C;EPDM≤ 120°C;PTFE≤180°CΑτσάλι ατσάλι≤ 450-900°C
|
|
Σώμα
|
WCB≤425°C;
Ατσάλι από ανοξείδωτο χρώμιο και μολυβδένιο χάλυβα ≤ 600°C;
2520 διπλό ατσάλι≤ 900°C
|
|
Μεσαία εφαρμογή
|
Ανάκριση άνθρακα, απόρριψη σκωριδιών, επεξεργασία αστικών λυμάτων, τρόφιμα, χαρτί-κατασκευή, φαρμακευτικών, πετρελαϊκών, χημικών και άλλων αγωγών πετρελαίου, νερού και ατμού σε εργοστάσια εξόρυξης, σύνδεση ή αποκόπηση λιπασμάτων τσιμέντου, σκόνης χρυσού, άμμου, απορριμμάτων, λιπασμάτων άνθρακα, χαρτοπολτού, χαρτοπολτού ξύλου,Κύκλωμα, ίνες, σκόνη, λύματα χημικής επεξεργασίας, δεξαμενή ιζηματοποίησης, άσφαλτος, έξοδος σιλό, χυμοί φρούτων, σιτηρά, λύματα σφαγείωνκλπ.
|
Χαρακτηριστικά του προϊόντος:
1Το σώμα της βαλβίδας υιοθετεί ολοκληρωμένο σχεδιασμό, με χαμηλή αντίσταση υγρών και ευέλικτη και βολική λειτουργία.
2Η τροχιά βίδας υιοθετεί ένα διπλό σχεδιασμό ελαστικού, το οποίο μειώνει σημαντικά τη τριβή της μετάδοσης και διευκολύνει το άνοιγμα και το κλείσιμο της βαλβίδας.
3Η θέση της βαλβίδας σφράγισης της βαλβίδας θύρας μαχαιριού υιοθετεί κινητή σφραγίδα και η προσφίξη με δαχτυλίδι O παρέχει δύναμη προσφίξης ώστε η θέση της βαλβίδας σφράγισης να προσκολληθεί στενά στην πλάκα της βαλβίδας,μειώνει σημαντικά τη διαρροήΈχει λειτουργία αυτόματης αντιστάθμισης της φθοράς του ζευγαριού σφράγισης σε μακροχρόνια χρήση, βελτιώνοντας τη διάρκεια ζωής της βαλβίδας.
4- Σταθερό νυχτερίδιο οδηγού, χωρίς σχεδιασμό αυλακώσεων, δεν είναι εύκολο να προκαλέσει μέση συσσώρευση και μπλοκάρισμα.
5Η θέση της βαλβίδας μπορεί να επιλεγεί ως σκληρή σφραγίδα μετάλλου ή μαλακή σφραγίδα σύμφωνα με τις ανάγκες του μέσου και της βιομηχανίας.Η πλάκα πύλης υποβάλλεται σε επεξεργασία με σκληρή επικάλυψη χρωμίου ή νιτροποίηση ιόντων στην επιφάνεια, καθιστώντας την πιο ανθεκτική στην φθορά και βελτιώνοντας τη διάρκεια ζωής της επιφάνειας σφράγισης.με καλή απόδοση σφράγισης και αντοχή στη διάβρωση.
