Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: JGPV
Αριθμό μοντέλου: ΣΧΑΠ-JGPV
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD339/Set to USD7999.9/Set
Συσκευασία λεπτομέρειες: Συσκευή ασφαλείας από πλακέτο
Χρόνος παράδοσης: δύο εβδομάδες
Όροι πληρωμής: Λ/Κ, Τ/Τ, Western Union
Δυνατότητα προσφοράς: 500 σύνολο το μήνα
Τυποποιημένο ή μη: |
Τύπος |
Εφαρμογή: |
Γενικά |
Χαρακτηριστικά του προϊόντος: |
Κεφάλαια ελέγχου βιομηχανικής αυτοματοποίησης |
Σκοπός: |
Ρυθμισμός ροής |
Δομή: |
Διαφράγμα |
Εργαλεία κατασκευής: |
Διοργάνωση |
Υλικό σώματος: |
Χάλυβα χυμένο και ανοξείδωτο χάλυβα |
Μέσος τύπος: |
Νερό, ατμός και λάδι κλπ. |
Μέγεθος θύρας: |
3/4" - 12" |
Σύνδεση: |
Φλάντζες |
Τυποποιημένο ή μη: |
Τύπος |
Εφαρμογή: |
Γενικά |
Χαρακτηριστικά του προϊόντος: |
Κεφάλαια ελέγχου βιομηχανικής αυτοματοποίησης |
Σκοπός: |
Ρυθμισμός ροής |
Δομή: |
Διαφράγμα |
Εργαλεία κατασκευής: |
Διοργάνωση |
Υλικό σώματος: |
Χάλυβα χυμένο και ανοξείδωτο χάλυβα |
Μέσος τύπος: |
Νερό, ατμός και λάδι κλπ. |
Μέγεθος θύρας: |
3/4" - 12" |
Σύνδεση: |
Φλάντζες |

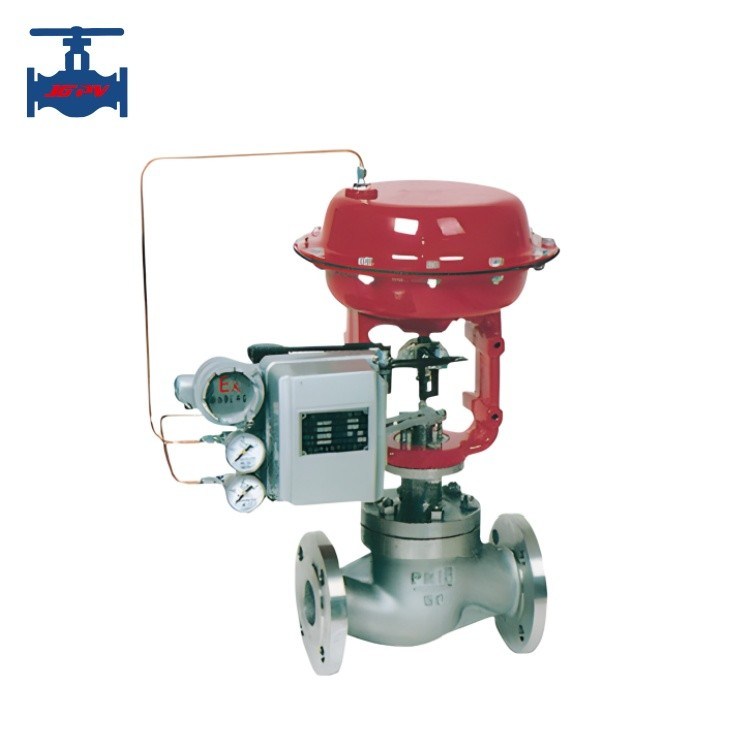

WCB CF8 CF8M Πνευματικό διάφραγμα τύπου βαλβίδα ελέγχου ρύθμισης πίεσης με τοποθετητή
Εισαγωγή του προϊόντος:
Πνευματική βαλβίδα ελέγχου διαφράγματος ακριβείας, επίσης γνωστή ως βαλβίδα ρύθμισης, η οποία περιλαμβάνει:Πνευματική βαλβίδα ρύθμισης μανδύα διαφράγματος ακριβείας SZJHM και SZJHN πνευματική βαλβίδα ρύθμισης διπλής θέσης διαφράγματος ακριβείας, το οποίο υιοθετεί μια δομή κορυφής καθοδήγησης και είναι εξοπλισμένο με ένα ενεργοποιητή πολλαπλών ελαστικών.μικρή απώλεια πτώσης πίεσης, μεγάλη χωρητικότητα βαλβίδας, ακριβή χαρακτηριστικά ροής και βολική αποσυναρμολόγηση και συναρμολόγηση.και επίπεδο υγρού στα αέρια, υγρά και άλλα μέσα για τη διατήρηση μιας δεδομένης αξίας.Ιδιαίτερα κατάλληλο για εργασιακές καταστάσεις όπου επιτρέπεται μικρή διαρροή και η διαφορά πίεσης μεταξύ της μπροστινής και της πίσω πλευράς της βαλβίδας δεν είναι σημαντική.
Υπάρχουν διάφοροι τύποι βαλβίδων ρύθμισης διαφράγματος με πνευματική ακρίβεια, συμπεριλαμβανομένου του τυποποιημένου τύπου, του τύπου διακοπής ρύθμισης, του τύπου σφράγισης σωλήνων, του τύπου μόνωσης του μανδύα κλπ.Η ονομαστική πίεση του προϊόντος περιλαμβάνει το PN16, 40 και 64; Το εύρος ονομαστικής διάμετρου είναι DN20-300. Κατάλληλο για διάφορες θερμοκρασίες υγρών που κυμαίνονται από -200 °C έως +560 °C. Το πρότυπο του ποσοστού διαρροής έχει επίπεδο IV ή VI,και τα χαρακτηριστικά ροής είναι γραμμικά ή ίσα ποσοστά
Τεχνική παράμετρος προϊόντος:
| Μέγεθος θύρα DN ((mm) (Διάμετρος πυρήνα dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| (10) | (12) | (15) | (20) | ||||||||||||||
| Συντελεστής ροής Kv | Γραμμικό | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| Ίδιο ποσοστό | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| Δυνατότητα εγκεφαλικού εγκεφαλικού εγκεφαλικού εγκεφαλικού εγκεφαλικού εγκεφαλικού εγκεφαλικού εγκεφαλικού εγκεφαλικού εγκεφαλικού εγκεφαλικού εγκεφαλικού εγκεφαλικού εγκεφαλικού εγκεφαλικού εγκεφαλικού εγκεφάλου | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
| Επαρκής έκταση μεμβράνης Ae ((cm2) | 280 | 400 | 600 | 1000 | 1600 | ||||||||||||
| Πεδίο σήματος Pr(KPa) | 20·100·40·200 | ||||||||||||||||
| Πίεση πηγής αέρα Ps (((KPa) | 0.14 ∙0.4 | ||||||||||||||||
| Ειδικά χαρακτηριστικά ροής | Γραμμικό και ίσο ποσοστό | ||||||||||||||||
| Εναρμονισμένη αναλογία R | 50:1 | ||||||||||||||||
| Επιτρεπόμενη διαρροή | Σκληρό κάθισμα:Κλάση IV· μαλακό κάθισμα: Κλάση VI | ||||||||||||||||
| Δυνάμωση ονομαστική PN ((MPa) | 1.6, 4.0, 6.4 | ||||||||||||||||
| Θερμοκρασία λειτουργίας T (°C) | Κανονική θερμοκρασία | -20·200·-40·250·-60·250 | |||||||||||||||
| Καύσιμο θερμότητας | -40 ¢450,-60 ¢450 | ||||||||||||||||
| Υψηλή θερμοκρασία | 450 ̇560 | ||||||||||||||||
| Χαμηλή θερμοκρασία | -60-100,-100-200,-200-250 | ||||||||||||||||
Χαρακτηριστικά του προϊόντος:
1Τα χαρακτηριστικά εισόδου-εξόδου του ενεργοποιητή της βαλβίδας ελέγχου του πνευματικού διαφράγματος παρουσιάζουν γραμμική σχέση, δηλαδήυπάρχει γραμμική σχέση μεταξύ της μετατόπισης της εξόδου και της πίεσης του σήματος εισόδουΗ μετατόπιση εξόδου ονομάζεται εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγκεφαλική εγΜερικοί ενεργοποιητές αντίδρασης εγκαταστήσουν επίσης οθόνες θέσης βαλβίδας στο επάνω μέρος της κάψουλας για να εμφανίσει τη θέση της βαλβίδαςΥπάρχουν έξι προδιαγραφές για το χτύπημα των εγχώριων ενεργοποιητών βαλβίδων ελέγχου διαφράγματος, συμπεριλαμβανομένων των 10mm, 16mm, 25mm, 40mm, 60mm και 100mm.
2Η αποτελεσματική επιφάνεια του διαφράγματος του ενεργοποιητή είναι ευθέως ανάλογη με την ώθηση, και όσο μεγαλύτερη είναι η αποτελεσματική επιφάνεια, τόσο μεγαλύτερη είναι η ώθηση του ενεργοποιητή.
3Η δομή των ενεργοποιητών θετικής και αρνητικής δράσης είναι ουσιαστικά η ίδια, αποτελούμενη από ένα άνω κάλυμμα διαφράγματος, ένα κατώτερο κάλυμμα διαφράγματος, μια μεμβράνη μεμβράνης, μια ράβδο ώθησης, ένα ελατήριο,ρυθμιστικά στοιχεία, ένα στήριγμα, και ένα πίνακα εμφάνισης εγκεφαλικών.
4Η κύρια διαφορά μεταξύ της δομής των ενεργοποιητών θετικής και αρνητικής δράσης είναι ότι το σήμα εισόδου του ενεργοποιητή αρνητικής δράσης βρίσκεται στο κάτω μέρος του κουτιού διαφράγματος,και η εξόδου στροφή ράβδος βρίσκεται επίσης στο κάτω μέροςΛόγω της καλής σφράγισης του διαφράγματος, δεν υπάρχει ανάγκη σφράγισης στην έξοδο του στελέχους της βαλβίδας.
5Η αρχική δύναμη του ελαστικού μπορεί να αλλάξει ρυθμίζοντας το στοιχείο ρύθμισης, αλλάζοντας έτσι την ώθηση του κινητήρα.
6Η βαλβίδα ελέγχου του πνευματικού διαφράγματος μπορεί να είναι εξοπλισμένη με συσκευή αυτοκλείδωσης για την αυτοκλείδωση και τη θέση της βαλβίδας ελέγχου.
7. Οι τοποθετητές βαλβίδων μπορούν να προστεθούν για την ανίχνευση της θέσης της βαλβίδας και την ανατροφοδότηση, βελτιώνοντας τις επιδόσεις ελέγχου.
8Μια συσκευή μετατροπής εκτόξευσης μπορεί να προστεθεί στην βαλβίδα ελέγχου του πνευματικού διαφράγματος για τη μετατροπή της γραμμικής εκτόξευσης σε γωνιακή εκτόξευση, η οποία χρησιμοποιείται για την περιστροφή του σώματος της βαλβίδας.
9Η βαλβίδα ελέγχου του πνευματικού διαφράγματος μπορεί να είναι εξοπλισμένη με μηχανισμό χειροκίνητου τροχού, ο οποίος μπορεί να χρησιμοποιηθεί για λειτουργία υποβάθμισης σε περίπτωση αποτυχίας του αυτόματου ελέγχου, βελτιώνοντας την αξιοπιστία του συστήματος.
