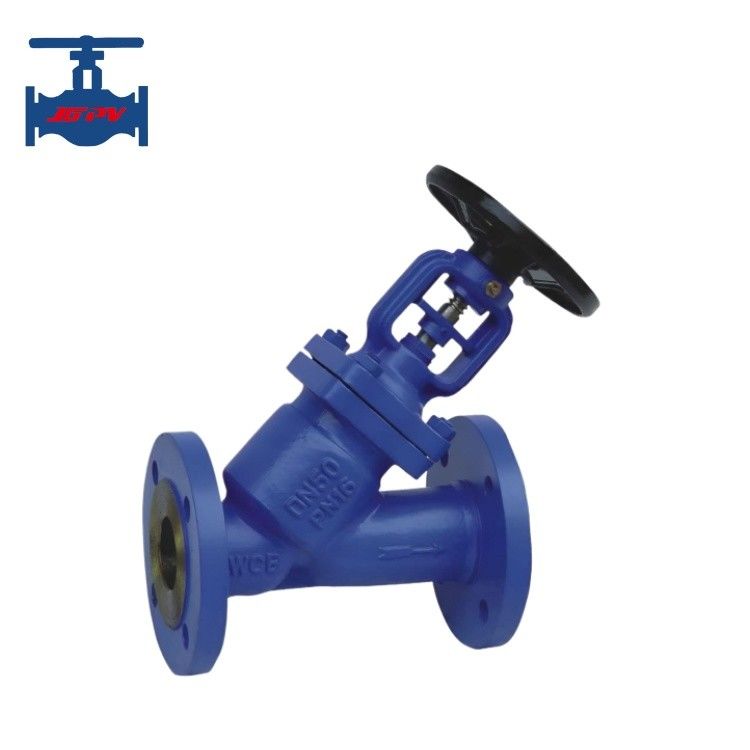

Τυπική βαλβίδα σφαίρας χυτοσίδηρου με φτερό απόκοψης J41H-JGPV

Κύλινδρο κυκλώματος χυτοσίδηρου Wcb για τη χρήση σε ατμόνερο και πετρελαϊκό αγωγό

Εισαγωγή του προϊόντος:

Η βαλβίδα σφαίρας, γνωστή επίσης ως βαλβίδα διακοπής, ανήκει στην βαλβίδα εξαναγκαστικής σφράγισης, ο άξονας του στέλεχος της βαλβίδας σφαίρας είναι κατακόρυφος προς την επιφάνεια σφράγισης του καθίσματος της βαλβίδας,και σπάει με την οδήγηση της τροχιάς πάνω και κάτω.Τα μέρη του ανοίγματος και κλεισίματος είναι σχήμα δίσκου πρίζας, σφράγιση πάνω από ένα αεροπλάνο ή κώνο θάλασσας, δίσκος κατά μήκος της κεντρικής γραμμής του καθίσματος για γραμμική κίνηση, έτσι όταν η βαλβίδα είναι κλειστή,πίεση πρέπει να εφαρμοστεί στον δίσκο για να αναγκάσει την επιφάνεια σφράγισης δεν διαρρέει.

Όταν η βαλβίδα σφαίρας ανοίγει, το ύψος ανοίγματος του δίσκου της βαλβίδας είναι 25% ~ 30% της ονομαστικής διαμέτρου. Όταν η ροή έχει φτάσει στο μέγιστο, η βαλβίδα έχει φτάσει στην πλήρως ανοιχτή θέση.Συνεπώς, η πλήρης ανοιχτή θέση της βαλβίδας σφαίρας πρέπει να καθορίζεται με την κίνηση του δίσκου της βαλβίδας.

Το άνοιγμα ή το κλείσιμο της βαλβίδας σφαίρας είναι σχετικά σύντομο και έχει πολύ αξιόπιστη λειτουργία αποκόπτησης.και επειδή η αλλαγή του ανοίγματος του καθίσματος της βαλβίδας και το χτύπημα του δίσκου είναι ευθέως ανάλογο με τη σχέση, είναι πολύ κατάλληλο για ρύθμιση ροής.Μπορεί να χρησιμοποιηθεί στα περισσότερα συστήματα ροής μέσων.Σήμερα, έχουμε αναπτύξει μια ποικιλία μορφών βαλβίδων σφαίρας για την κάλυψη των αναγκών των πετροχημικών, ηλεκτρικής ενέργειας,Μεταλλουργία, αστικής κατασκευής, χημικών και άλλων τμημάτων.

Παραμέτρο προϊόντος:

Χαρακτηριστικά του προϊόντος:

1Από την άποψη της δομής, η βαλβίδα σφαίρας είναι απλούστερη από την βαλβίδα πύλης.που διαθέτει καλή τεχνολογία κατασκευής και είναι εύκολο στην κατασκευή και συντήρησηΗ βαλβίδα σφαιριδίου στην πλήρη διαδικασία κλεισίματος του δίσκου είναι μικρή, το ύψος της είναι σχετικά μικρή βαλβίδα πύλης.

2Το ύψος ανοίγματος της βαλβίδας σφαίρας είναι μικρό στη διαδικασία ανοίγματος και κλεισίματος.Το ύψος ανοίγματος είναι γενικά μόνο 1/4 της διάμετρος του καναλιού κάθισμα βαλβίδας και έχει πολύ αξιόπιστη δράση κοπής, η οποία είναι εύκολο να ρυθμίσει τη ροή.

3. Από τη διάρκεια ζωής, όταν βρίσκεται σε ανοιχτή κατάσταση, δεν υπάρχει επαφή μεταξύ του καθίσματος και της επιφάνειας σφράγισης του δίσκου, η επιφάνεια σφράγισης δεν είναι εύκολο να φθαρεί και να γρατζουνιστεί,Έτσι βελτιώνει τη διάρκεια ζωής της σφραγίδας.

4Η βαλβίδα σφαίρας επιτρέπει μόνο μονόδρομη ροή μέσων, κατευθυνόμενη εγκατάσταση, το μήκος της δομής βαλβίδας σφαίρας είναι μεγαλύτερο από την βαλβίδα πύλης.

5Η ροπή ανοίγματος και κλεισίματος της βαλβίδας σφαίρας είναι μεγάλη και είναι δύσκολο να επιτευχθεί γρήγορο άνοιγμα και κλείσιμο.το διάδρομο ροής στη βαλβίδα είναι στρογγυλό και η αντίσταση ροής του υγρού είναι μεγάλη, με αποτέλεσμα μεγάλη απώλεια ισχύος υγρού στον αγωγό

6Όταν το μέσο από κάτω από τον δίσκο της βαλβίδας εισέρχεται στη βαλβίδα, η δύναμη λειτουργίας πρέπει να ξεπεράσει την αντίσταση,είναι η τριβή του κορμού και της συσκευασίας και η ώθηση που παράγεται από την πίεση του μέσου,

7Η δύναμη κλεισίματος της βαλβίδας σφαίρας είναι μεγαλύτερη από τη δύναμη ανοίγματος της βαλβίδας, έτσι ώστε η διάμετρος του στελεχίου να είναι μεγάλη, διαφορετικά θα συμβεί αποτυχία κάμψης της κορυφής του στελεχίου.
