Επισημαίνω:

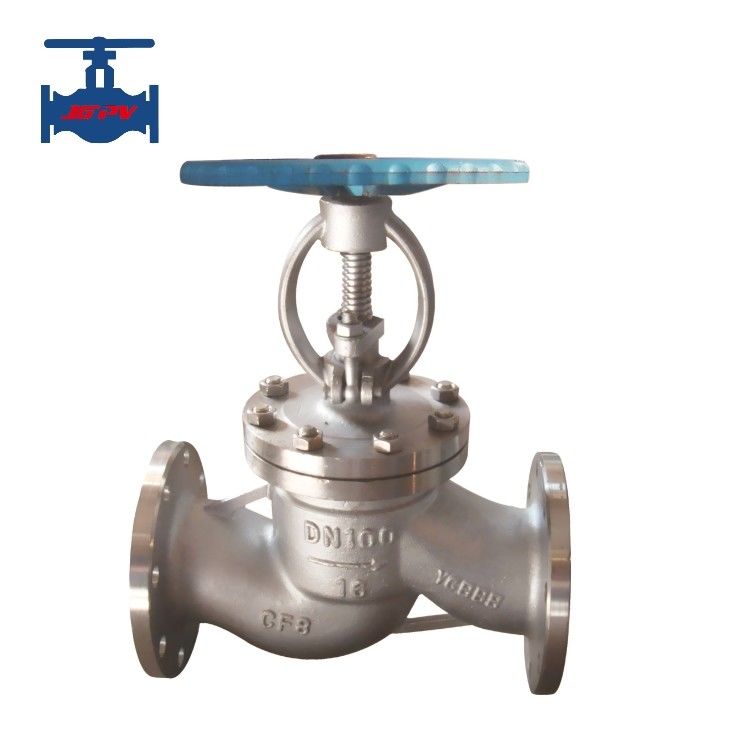

Βαλβίδα σφαιρική από ανοξείδωτο χάλυβα
, βαλμένη φλάντζα ανοξείδωτο βαλβίδα σφαιρών
Εφαρμογή:: |
Γενικά |
Μεσαίος τύπος:: |
Νερό, ατμός και λάδι κλπ. |
Τοποθετώντας τύπος:: |
Άμεσος τοποθετήστε |
Τυπικό ή μη τυπικό:: |
Τύπος |
Δρόμος ροής:: |
Διπλής κατεύθυνσης |
Ενεργοποίηση:: |
Χειροκίνητο, ηλεκτρικό, πνευματικό, αυτόματο |
Επιδόσεις σφράγισης:: |
Σφραγισμός |
Θερμοκρασία λειτουργίας:: |
Κανονική και υψηλή θερμοκρασία |
Εφαρμογή πίεσης:: |
Κανονική πίεση |
Εγγύηση ποιότητας:: |
18 μήνες |
Σημείωση: Κύλινδρο βαλβίδας με φτερό από ανοξείδωτο χάλυβα
Εισαγωγή του προϊόντος:
Οι βαλβίδες σφαίρας της σειράς J41W χρησιμοποιούνται ευρέως σε διάφορους βιομηχανικούς αγωγούς για τον έλεγχο της ροής των μέσων.
Εκτός από την εξέταση του μοντέλου και του υλικού της βαλβίδας, θα πρέπει να διεξαχθεί ολοκληρωμένη αξιολόγηση με βάση παράγοντες όπως
Οι συντελεστές που επηρεάζουν τη διαφάνεια των υλικών είναι η θερμοκρασία, η πίεση, η διαβρωτικότητα των μέσων και οι απαιτήσεις ροής.
Το περιβάλλον εγκατάστασης, οι λειτουργίες (χειριστή, ηλεκτρική ή πνευματική) και η ευκολία συντήρησης δεν πρέπει να
Αγνοείται.
Τεχνικές παραμέτρους του προϊόντος:
|
Ονομαστική πίεσηPN(MPa)
|
1.0 - 4.0
|
|
Ονομαστική διάμετρος DN(μμ)
|
15 ¢600
|
|
Πίεση δοκιμής (MPa)
|
Δυνατότητα (νερό)
|
1.5 φορές της ονομαστικής πίεσης
|
|
Σφραγισμός (νερό)
|
1.1 φορές της ονομαστικής πίεσης
|
|
Σφραγισμός (αέρος)
|
0.6 φορές της ονομαστικής πίεσης
|
|
Σφραγίσματα για φουσκάλες (νερό)
|
1.5 φορές της ονομαστικής πίεσης
|
|
Πρωτότυπη ύλη
|
WCB, CF8, CF8M
|
|
Μεσαίο κατάλληλο:
|
Νερό, ατμός, έλαια
|
|
Θερμοκρασία λειτουργίας
|
-196°C~600°C
|
|
Τύπος σύνδεσης
|
Φλάντζες
|
|
Μέθοδος λειτουργίας
|
Μηχανές για την κατασκευή ή την κατασκευή οχημάτων με κινητήρα
|
Χαρακτηριστικά του προϊόντος:
1. Δομικά πλεονεκτήματα: Οι βαλβίδες σφαίρας έχουν απλούστερο σχεδιασμό από τις βαλβίδες πύλης.
όταν είναι πλήρως κλειστά, το κύκλο του δίσκου είναι σύντομο,
με αποτέλεσμα χαμηλότερο συνολικό ύψος.
2Χαρακτηριστικά επιδόσεων: Το ύψος ανοίγματος/κλεισίματος είναι μόνο περίπου το 1/4 της διάμετρου του καθίσματος, εξασφαλίζοντας αξιόπιστο κλείσιμο
Όταν ανοίγουν, οι επιφάνειες σφράγισης διαχωρίζονται, ελαχιστοποιώντας την φθορά και επεκτείνοντας τη διάρκεια ζωής.
3. Σημειώσεις λειτουργίας: Η μονοκατευθυνόμενη ροή απαιτεί κατευθυνόμενη εγκατάσταση.
Η στρογγυλή πορεία ροής αυξάνει την αντίσταση και την απώλεια ενέργειας.
4Απαιτήσεις σχεδιασμού: Όταν το μέσο εισέρχεται από κάτω από τον δίσκο, η δύναμη κλεισίματος υπερβαίνει την δύναμη ανοίγματος, απαιτώντας
Μεγαλύτερη διάμετρος στέλεχος για την αποφυγή κάμψης.
