Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: JGPV
Αριθμό μοντέλου: ΣΧΑΚ-JGPV
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD339/Set to USD7999.9/Set
Συσκευασία λεπτομέρειες: Συσκευή ασφαλείας από πλακέτο
Χρόνος παράδοσης: δύο εβδομάδες
Όροι πληρωμής: Λ/Κ, Τ/Τ, Western Union
Δυνατότητα προσφοράς: 500 σύνολο το μήνα
Τυποποιημένο ή μη: |
Τύπος |
Εφαρμογή: |
Γενικά |
Χαρακτηριστικά του προϊόντος: |
Κεφάλαια ελέγχου βιομηχανικής αυτοματοποίησης |
Σκοπός: |
Συνδυασμός ροής |
Δομή: |
Διαφράγμα |
Εργαλεία κατασκευής: |
Διοργάνωση |
Κατεύθυνση ροής: |
Τρεις τρόποι. |
Μέσος τύπος: |
Νερό, ατμός και λάδι κλπ. |
Μέγεθος θύρας: |
3/4" - 12" |
Σύνδεση: |
Φλάντζες |
Ονομασία: |
Πνευματική βαλβίδα ελέγχου διαφραγμάτων |
Τυποποιημένο ή μη: |
Τύπος |
Εφαρμογή: |
Γενικά |
Χαρακτηριστικά του προϊόντος: |
Κεφάλαια ελέγχου βιομηχανικής αυτοματοποίησης |
Σκοπός: |
Συνδυασμός ροής |
Δομή: |
Διαφράγμα |
Εργαλεία κατασκευής: |
Διοργάνωση |
Κατεύθυνση ροής: |
Τρεις τρόποι. |
Μέσος τύπος: |
Νερό, ατμός και λάδι κλπ. |
Μέγεθος θύρας: |
3/4" - 12" |
Σύνδεση: |
Φλάντζες |
Ονομασία: |
Πνευματική βαλβίδα ελέγχου διαφραγμάτων |

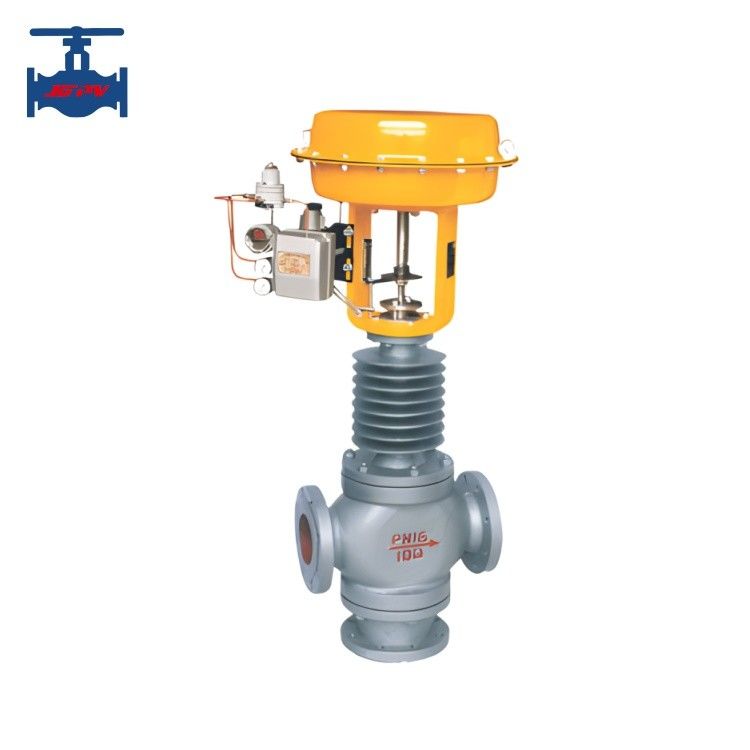

WCB CF8 Πνευματική διάφραξη Τριδιάδρομη συνδυασμένη βαλβίδα ρύθμισης ελέγχου ροής
Εισαγωγή του προϊόντος:
Το SZJHQ Pneumaticδιάφραγματρισδιάστατη συνδυασμένη βαλβίδα ελέγχου ροής και πνευματική SZJHXδιάφραγματρισδιάστατη βαλβίδα ελέγχου εκτροπής, η οποίαυιοθετήστεσκυλινδρικό οδηγό πυρήνα βαλβίδας σε σχήμα παράθυρου με λεπτό τοίχωμα, διαφορετικό από τον οδηγό μανίκης του πυρήνα βαλβίδας σε σχήμα έμβολο. Εφοδιασμένο με ενεργοποιητή πολλαπλών ελατηρίων,Έχει τα πλεονεκτήματα της απλής δομής.Χρησιμοποιείται ευρέως σε διεργασίες για τον ακριβή έλεγχο αερίων, υγρών και άλλων μέσων, όπως διατήρηση της πίεσης, του ρυθμού ροής,θερμοκρασίαΚατάλληλο για τη διαίρεση ενός υγρού σε δύο ρεύματα μέσω τρισδιάστατης βαλβίδας ή τη συγχώνευση δύο υγρών σε ένα υγρό μέσω τρισδιάστατης βαλβίδας.
Υπάρχουν δύο τύποι αεριωθούμενωνδιάφραγμαΟι ονομαστικές πιέσεις περιλαμβάνουν τις πιέσεις PN16, 40 και 64, η ονομαστική διάμετρος είναι DN25-300.Η ισχύουσα θερμοκρασία του υγρού κυμαίνεται από -60 °C έως +450 °CΤο πρότυπο διαρροής είναι επίπεδο IV. Υπάρχουν δύο τύποι χαρακτηριστικών ροής: ευθεία και παραβολική.
Τεχνική παράμετρος προϊόντος:
| DN ((mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| Συντελεστής ροής Κβ |
Συγχώνευση | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| Αποκλίνουν | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||
| Δυνατότητα στροφής L ((mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| Επαρκής έκταση μεμβράνης Ae ((cm2) | 280 | 400 | 600 | 1000 | 1600 | ||||||||
| Δυνάμωση ονομαστική PN ((MPa) | 1.6, 4.0, 6.4 | ||||||||||||
| Ειδικά χαρακτηριστικά ροής | Γραμμική και Παραβόλα | ||||||||||||
| Εναρμονισμένη αναλογία R | 30:1 | ||||||||||||
| Θερμοκρασία λειτουργίας T ((°C) | Κανονικός τύπος: χυτοχάλυβας -40·250· ανοξείδωτος χάλυβας -60·250 Τύπος διάχυσης θερμότητας: χυτοχάλυβας -40·450· ανοξείδωτου χάλυβα -60·450 |
||||||||||||
| Διαφορά θερμοκρασίας μεταξύ δύο μέσων ((°C) | Χάλυβα χυμένο και ανοξείδωτο ≤ 200 | ||||||||||||
| Πεδίο σήματος Pr ((kpa) | 20 ¢ 100 | ||||||||||||
| Πίεση πηγής αέρα Ps(MPa) | 0.14 ∙0.4 | ||||||||||||
| Επιτρεπόμενη διαρροή l/h | 10- 4×Αριθ. χωρητικότητας βαλβίδας | ||||||||||||
| Επιτρεπόμενη διαφορά πίεσης △P(MPa) | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | ||||
Χαρακτηριστικά του προϊόντος:
Η βαλβίδα ρύθμισης και ελέγχου με πνευματικό διάφραγμα είναι ένας ευρέως χρησιμοποιούμενος εξοπλισμός ρύθμισης στον τομέα του βιομηχανικού αυτοματισμού, με πλεονεκτήματα όπως η συμπαγή δομή, η υψηλή ακρίβεια ρύθμισης,εύκολη λειτουργίαΧρησιμοποιεί συμπιεσμένο αέρα ή αέριο αζώτου ως πηγή ενέργειας για την κίνηση του ανοίγματος και κλεισίματος της βαλβίδας ελέγχου διαφράγματος,επιτυγχάνεται ακριβής έλεγχος παραμέτρων όπως ο ρυθμός ροής και η πίεση του μέσου υγρού και των χαρακτηριστικών του, όπως παρατίθεται κατωτέρω,
1. Συμπληκτικό σχεδιασμό και ελαφρύ βάρος, εύκολο στη διάσπαση και επισκευή και μπορεί να εγκατασταθεί σε οποιαδήποτε θέση.
2Η δομή είναι απλή και συμπαγή, με περιστροφή 90° για γρήγορο άνοιγμα και κλείσιμο.
3- Χαμηλή ροπή λειτουργίας, εξοικονόμηση εργασίας και ελαφρύ βάρος.
4Επιτύχετε πλήρη σφράγιση και μηδενική διαρροή αερίου.
5Η επιλογή διαφόρων υλικών κατασκευής μπορεί να εφαρμοστεί σε διάφορα μέσα.
6Τα χαρακτηριστικά ροής τείνουν να είναι γραμμικά και η απόδοση ρύθμισης είναι καλή.
7Ο αριθμός των δοκιμών ανοίγματος και κλεισίματος μπορεί να φθάσει μέχρι δέκα χιλιάδες φορές, με μακρά διάρκεια ζωής.
8Όλοι οι αγωγοί που χρησιμοποιούν βαλβίδες πύλης, βαλβίδες σφαίρας, βαλβίδες πρίζας, βαλβίδες σωλήνα, και βαλβίδες διάφραγματος,ειδικά σε συστήματα πυρασφάλειας υψηλών κτιρίων και συστήματα αγωγών που απαιτούν την εμφάνιση της κατάστασης ενεργοποίησης/κλείωσης της βαλβίδας, μπορεί να αντικατασταθεί με αυτή την βαλβίδα.
