Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: JGPV
Αριθμό μοντέλου: Ειδικότερα:
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD189.9/Set to USD11399.9/Set
Συσκευασία λεπτομέρειες: Συσκευή ασφαλείας από πλακέτο
Χρόνος παράδοσης: δύο εβδομάδες
Όροι πληρωμής: Λ/Κ, Τ/Τ, Western Union
Δυνατότητα προσφοράς: 500 σύνολο το μήνα
Τυποποιημένο ή μη: |
Τύπος |
Εφαρμογή: |
Γενικά |
Χαρακτηριστικά του προϊόντος: |
Κεφάλαια ελέγχου βιομηχανικής αυτοματοποίησης |
Σκοπός: |
Ρυθμισμός ροής |
Δομή: |
Διάφραγμα και κάθισμα με μανίκι |
Εργαλεία κατασκευής: |
Διοργάνωση |
Υλικό σώματος: |
Χάλυβα χυμένο και ανοξείδωτο χάλυβα |
Μέσος τύπος: |
Νερό, ατμός και λάδι κλπ. |
Μέγεθος θύρας: |
3/4" - 18" |
Σύνδεση: |
Φλάντζες |
πρότυπο δοκιμής: |
Δοκιμή αντοχής και δοκιμή σφράγισης και απαιτήσεις του πελάτη |
Εγγύηση ποιότητας: |
18 μήνες |
Τυποποιημένο ή μη: |
Τύπος |
Εφαρμογή: |
Γενικά |
Χαρακτηριστικά του προϊόντος: |
Κεφάλαια ελέγχου βιομηχανικής αυτοματοποίησης |
Σκοπός: |
Ρυθμισμός ροής |
Δομή: |
Διάφραγμα και κάθισμα με μανίκι |
Εργαλεία κατασκευής: |
Διοργάνωση |
Υλικό σώματος: |
Χάλυβα χυμένο και ανοξείδωτο χάλυβα |
Μέσος τύπος: |
Νερό, ατμός και λάδι κλπ. |
Μέγεθος θύρας: |
3/4" - 18" |
Σύνδεση: |
Φλάντζες |
πρότυπο δοκιμής: |
Δοκιμή αντοχής και δοκιμή σφράγισης και απαιτήσεις του πελάτη |
Εγγύηση ποιότητας: |
18 μήνες |

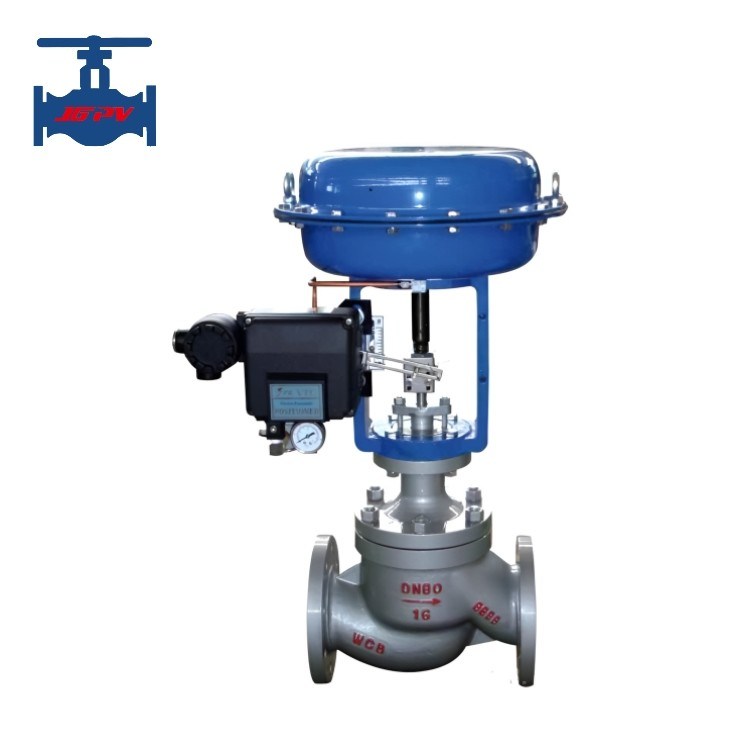

ANSI GB Πνευματική βαλβίδα ελέγχου σήματος 4-20mA
Εισαγωγή του προϊόντος:
Μια βαλβίδα ελέγχου είναι μια συσκευή που λειτουργεί με ισχύ και χρησιμοποιείται για τον έλεγχο ή την αλλαγή της ροής των υγρών όπως το αέριο, το πετρέλαιο, το νερό και ο ατμός.Είναι μια συσκευή ελέγχου που χρησιμοποιείται για τη διαχείριση και την κατεύθυνση της ροής των υγρών με την αλλαγή του μεγέθους της διαδρομής ροήςΓια να ελέγξει τη ροή του υγρού, μια βαλβίδα ελέγχου χρησιμοποιεί έναν ενεργοποιητή για τη ρύθμιση της θέσης της πρίζας της βαλβίδας ή του δίσκου.Αυτά εφαρμόζονται για να διατηρήσουν μια μεταβλητή διαδικασίας όσο το δυνατόν πιο κοντά στο σημείο στόχου.Το σώμα αποτελείται από εξαρτήματα τερματισμού και ένα σύνολο καπό.Η δομή του υποστηρίζει επιφάνειες καθίσματος και ένα μέρος κλεισίματος βαλβίδας αντέχοντας παράλληλα στη στατική πίεση του υγρού και τη διαφορική πίεση, επιτρέποντας τη ροή του υγρού, παρέχοντας σωλήνα-σύνδεση άκρα, και όλα τα παραπάνω.ή ηλεκτρικά ενεργοποιημένα ενεργοποιητικά είναι τα εργαλεία που παράγουν τη δύναμη που απαιτείται για να ανοίξει και να κλείσει την βαλβίδαΓια να διατηρηθεί το επιθυμητό σημείο ρύθμισης, οι ελεγκτές θέσης παρακολουθούν και διαχειρίζονται την πραγματική κίνηση του ενεργοποιητή.
Η βαλβίδα ρύθμισης τύπου πνευματικού διαφράγματος αποτελείται από πνευματικό ενεργοποιητή με πολλά ελατήρια και σώμα βαλβίδας ρύθμισης.ελαφρύ, ευαίσθητη δράση, το κανάλι υγρού είναι ομαλοποιημένο S, μικρή απώλεια πίεσης, μεγάλη χωρητικότητα βαλβίδας, ακριβή χαρακτηριστικά ροής, βολική αποσυναρμολόγηση και συναρμολόγηση.Χρησιμοποιείται ευρέως για τον ακριβή έλεγχο των παραμέτρων της διαδικασίας του αερίου, υγρό και άλλα μέσα για τη διατήρηση της πίεσης, του ρυθμού ροής, της θερμοκρασίας και του επιπέδου του υγρού στην καθορισμένη τιμή.Ιδιαίτερα κατάλληλο για να επιτρέψει μικρή διαρροή και η βαλβίδα μπροστά και πίσω διαφορά πίεσης δεν είναι μεγάλες περιπτώσεις.
Τεχνική παράμετρος προϊόντος:
|
Τύπος βαλβίδας |
Κεφάλαιο 3 του παρόντος παραρτήματος |
||||
|
Μέγεθος λιμένα |
DN20-DN450 |
||||
|
Ονομαστική πίεση |
PN10-PN64 |
||||
|
Πρότυπο φλάντζας |
JB/T79.1-94.792-94, ASME B16.5 |
||||
|
Πρωτεΐνη του σώματος |
Χάλυβα χυμένο (ZG230450) Χάλυβα από ανοξείδωτο χάλυβα (ZGICr18Ni9Ti, ZGICr18Ni12M02Ti) κλπ. |
||||
|
Κεφάλαιο |
Πρότυπο: -20 έως 200 °C, Κατανάλωση θερμότητας:230-450°C Κρυογενής: -60 - 196°C Σφραγισμένη: -40 - 350°C |
||||
|
Τύπος καπό |
Πίεση με μπουλόνια |
||||
|
Συσκευή |
ΠΤΦΕ, γραφίτη |
||||
|
Τύπος δίσκου |
Τύπος μονοκαθισμένου έμβολο και τύπου μανδύα |
||||
|
Πηγή δίσκου |
Ατσάλι από ανοξείδωτο χάλυβα ((1Cr18Ni9Ti,1Cr18Ni12M02Ti, 316L) |
||||
|
Χαρακτηριστικά ροής |
Ίδιο ποσοστό και γραμμικά χαρακτηριστικά |
||||
|
Τύπος ενεργοποιητή |
Ενεργοποιητής διαφράγματος πολλαπλών ελαμών ZHA/B |
||||
|
Τύπος ενεργοποιητή |
ZHA/B-11 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
|
Εφαρμοσμένη έκταση (cm2) |
220 |
350 |
350 |
560 |
900 |
|
Ονομαστική στροφή (mm) |
10 |
16 |
25 |
40 |
60 |
|
Διάστημα ελαστικών (Kpa) |
200-200, 40-200, 80-240, 20-60, 60-100 |
||||
|
Υλικό διάφραγματος |
EPDM NBR |
||||
|
Προμήθεια αέρα |
140-400KPa |
||||
|
Πηγή αέρα |
RCl/4" |
||||
|
Θερμοκρασία περιβάλλοντος |
-40 έως 85°C |
||||
Χαρακτηριστικά του προϊόντος:
1Η ισορροπημένη δομή τροχιάς, η αξιωτική δύναμη ανισορροπίας είναι μικρή, η επιτρεπόμενη διαφορά πίεσης είναι μεγάλη, η σταθερότητα είναι καλή.
2Το μανίκι έχει ισχυρή εναλλακτικότητα, βολική διάσπαση και συναρμολόγηση, εύκολη.
3Ολομεταλλική δομή τροχιάς, έως επίπεδο IV διαρροής σχεδόν μαλακή δομή σφραγίδας τροχιάς έως επίπεδο VI διαρροή σχεδόν.
4Σύμφωνα με την αρχή της μηχανικής των υγρών, το σώμα της βαλβίδας είναι σχεδιασμένο σε ένα ίσο τμήμα καναλιού χαμηλής αντίστασης ροής, η εγγενής ρυθμιζόμενη αναλογία είναι 50,και ο ονομαστικός συντελεστής ροής αυξάνεται κατά 30%.
5Ο ενεργοποιητής υιοθετεί δομή πολλαπλών ελαστικών, η οποία μπορεί να μειώσει το ύψος κατά 30%. 30% μείωση βάρους.
