Επισημαίνω:
Εφαρμογή:: |
Γενικά |
Μεσαίος τύπος:: |
Νερό, ατμός και λάδι κλπ. |
Τοποθετώντας τύπος:: |
Άμεσος τοποθετήστε |
Τυπικό ή μη τυπικό:: |
Τύπος |
Δρόμος ροής:: |
Διπλής κατεύθυνσης |
Ενεργοποίηση:: |
Χειροκίνητο, ηλεκτρικό, πνευματικό, αυτόματο |
Επιδόσεις σφράγισης:: |
Σφραγισμός |
Θερμοκρασία λειτουργίας:: |
Κανονική και υψηλή θερμοκρασία |
Εφαρμογή πίεσης:: |
Κανονική πίεση |
Εγγύηση ποιότητας:: |
18 μήνες |
Σημείωση: Ελέγχου τύπου ανελκυστήρα
Εισαγωγή του προϊόντος:

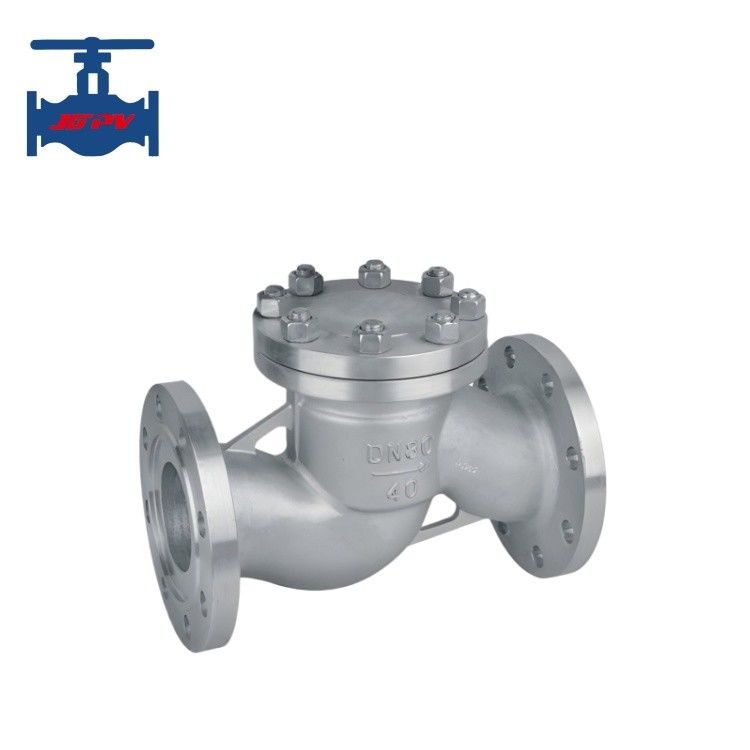

Μια βαλβίδα ελέγχου ανύψωσης είναι ένας τύπος βαλβίδας ελέγχου στον οποίο ο δίσκος γλιστρά κατά μήκος της κάθετης κεντρικής γραμμής του σώματος της βαλβίδας.
Η κυψέλη καθοδήγησης είναι η κυψέλη που χρησιμοποιείται για την κατασκευή της κυψέλης.
Μετρητά για την επεξεργασία του άνω μέρους του δίσκου και του κάτω μέρους του καπό, που επιτρέπουν την ελεύθερη κίνηση του δίσκου προς τα πάνω και προς τα κάτω εντός του καπό
Όταν το μέσο ρέει προς τα εμπρός, ο δίσκος σπρώχνεται ανοιχτός από την ώθηση του μέσου.
Το μέσο σταματά να ρέει, ο δίσκος πέφτει στο κάθισμα της βαλβίδας από το ίδιο του το βάρος, εμποδίζοντας την αντίστροφη ροή του μέσου.
Το σύστημα αυτό χρησιμοποιείται ευρέως σε διάφορους τομείς όπως οι χημικές, οι μεταλλουργικές και οι φαρμακευτικές βιομηχανίες και θα πρέπει να
εγκατεστημένα οριζόντια σε αγωγούς.
Τεχνικές παραμέτρους του προϊόντος:
|
Ονομαστική διάμετροςDN ((mm)
|
50Επικεφαλής300
|
|
Ονομαστική πίεσηPN(MPa)
|
1.0Επικεφαλής2.5
|
|
Δοκιμή πίεσηςPS ((MPa)
|
Δοκιμή αντοχής (νερό)
|
1.5Επικεφαλής3.75
|
|
Δοκιμή σφράγισης (νερό)
|
1.1Επικεφαλής2.75
|
|
Δρόμος σύνδεσης
|
Φλάντζες
|
Χαρακτηριστικά του προϊόντος:
1- η βαλβίδα ελέγχου πρέπει να είναι εγκατεστημένη και να χρησιμοποιείται, δηλαδή μεσαίες ροές προς την κατεύθυνση του βέλους που εμφανίζεται.
2Ο μικρός όγκος, το ελαφρύ βάρος, η καλή τεχνολογία επεξεργασίας, είναι μια από τις κατευθύνσεις ανάπτυξης της βαλβίδας ελέγχου, αλλά ο συντελεστής αντίστασης του υγρού είναι ελαφρώς μεγαλύτερος από τις βαλβίδες ελέγχου κλίσης.
3Όταν το μέσο ρέει προς την καθορισμένη κατεύθυνση, ο δίσκος της βαλβίδας υποβάλλεται στην δράση της δύναμης του μέσου, όταν ανοίγει ο μέσος αντίστροφος ροής,λόγω του βάρους του δίσκου της βαλβίδας και ο δίσκος της βαλβίδας υπόκειται στην δράση της μέσης αντίστροφης δύναμης, έτσι ώστε η επιφάνεια σφράγισης του δίσκου της βαλβίδας και του καθίσματος της βαλβίδας να είναι κλειστή, ώστε να αποφεύγεται ο σκοπός της μέσης ροής.
4Η επιφάνεια σφράγισης του σώματος της βαλβίδας και του δίσκου είναι επικαλυμμένη με ανοξείδωτο χάλυβα.
