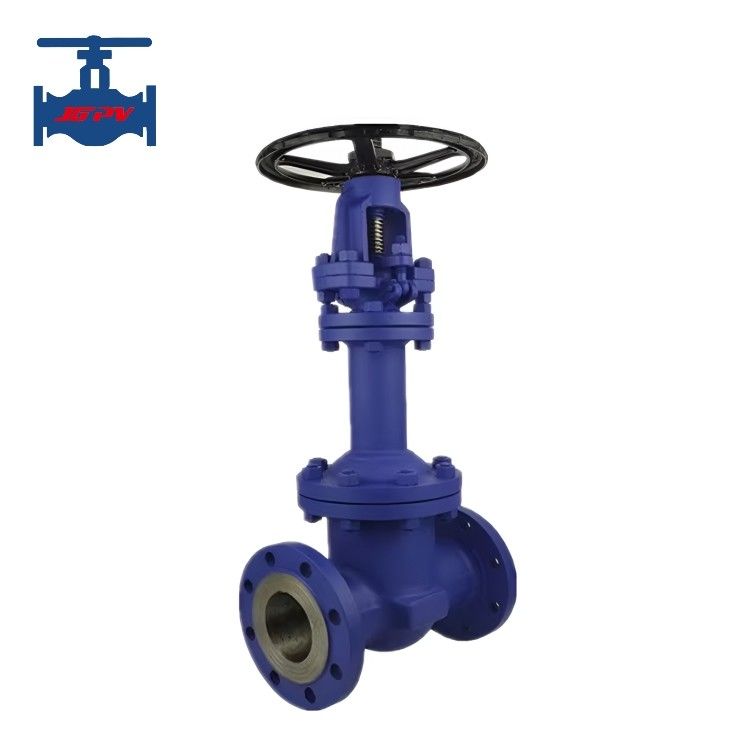

Υψηλής θερμοκρασίας και κανονικής θερμοκρασίας κυλίνδρους Φλάνγκες βαλβίδα σφαίρας με χειροκίνητη ενεργοποίηση

～

600

Πίεση δοκιμής (MPa)Αντοχή (νερό)

1.5 φορές της ονομαστικής πίεσης

Στεγανοποίηση (νερό)1.1 φορές της ονομαστικής πίεσης

Στεγανοποίηση (Αέρας)1. Το βασικό συστατικό της βαλβίδας σφαιρικής διατομής με φλογερωτό είναι το μεταλλικό φλογερωτό. Το κάτω άκρο είναι αυτόματα συγκολλημένο με ρολό στη διάταξη στελέχους βαλβίδας και το πάνω άκρο είναι αυτόματα συγκολλημένο με ρολό στην πλάκα σύνδεσης, σχηματίζοντας ένα μεταλλικό φράγμα μεταξύ του ρευστού μέσου και της ατμόσφαιρας για να εξασφαλιστεί μηδενική διαρροή στελέχους.2. Ο δίσκος της βαλβίδας υιοθετεί κωνικό σχεδιασμό, με την επιφάνεια στεγανοποίησης να είναι βελτιωμένη στο μέσο, με αποτέλεσμα καλύτερη απόδοση στεγανοποίησης και μεγαλύτερη διάρκεια ζωής.

1.5 φορές της ονομαστικής πίεσης

Πρώτη ύλη

℃

Κατάλληλο μέσο:

Νερό, ατμός, μέσα λαδιού

Θερμοκρασία λειτουργίας

-

196

℃

～

600

℃

Τύπος σύνδεσης

Φλάντζα

Μέθοδος λειτουργίαςΧειροτροχός, κωνικό γρανάζι, πνευματικοί και ηλεκτρικοί ενεργοποιητές3. Ο σχεδιασμός διπλής στεγανοποίησης (φλογερωτό + πακετάρισμα) διασφαλίζει ότι εάν το φλογερωτό αποτύχει, το πακετάρισμα στελέχους βαλβίδας θα αποτρέψει επίσης τη διαρροή, συμμορφούμενο με τα διεθνή πρότυπα στεγανοποίησης.1. Το βασικό συστατικό της βαλβίδας σφαιρικής διατομής με φλογερωτό είναι το μεταλλικό φλογερωτό. Το κάτω άκρο είναι αυτόματα συγκολλημένο με ρολό στη διάταξη στελέχους βαλβίδας και το πάνω άκρο είναι αυτόματα συγκολλημένο με ρολό στην πλάκα σύνδεσης, σχηματίζοντας ένα μεταλλικό φράγμα μεταξύ του ρευστού μέσου και της ατμόσφαιρας για να εξασφαλιστεί μηδενική διαρροή στελέχους.2. Ο δίσκος της βαλβίδας υιοθετεί κωνικό σχεδιασμό, με την επιφάνεια στεγανοποίησης να είναι βελτιωμένη στο μέσο, με αποτέλεσμα καλύτερη απόδοση στεγανοποίησης και μεγαλύτερη διάρκεια ζωής.3. Ο σχεδιασμός διπλής στεγανοποίησης (φλογερωτό + πακετάρισμα) διασφαλίζει ότι εάν το φλογερωτό αποτύχει, το πακετάρισμα στελέχους βαλβίδας θα αποτρέψει επίσης τη διαρροή, συμμορφούμενο με τα διεθνή πρότυπα στεγανοποίησης.

4. Το κάλυμμα της βαλβίδας είναι εξοπλισμένο με ενσωματωμένο εξάρτημα γράσου, επιτρέποντας την άμεση λίπανση του στελέχους της βαλβίδας, του παξιμαδιού και του δακτυλίου. Οι παραδοσιακές σφαιρικές βαλβίδες μπορούν να λιπαίνουν μόνο τα σπειρώματα.

5. Ο εργονομικός σχεδιασμός του χειροτροχού προσφέρει μεγαλύτερη διάρκεια ζωής, εύκολη και βολική λειτουργία και μεγαλύτερη ασφάλεια και αξιοπιστία.
