Λεπτομέρειες για το προϊόν
Place of Origin: China
Μάρκα: JGPV
Model Number: CS49H-JGPV
Όροι πληρωμής και αποστολής
Minimum Order Quantity: 1 Set
Τιμή: USD19.9/Set - USD539.9/Set
Packaging Details: Plywood box safety packing
Delivery Time: One week
Payment Terms: L/C, T/T, Western Union
Supply Ability: 500 Set per month
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB |
Port size: |
DN15-DN50, 1/2" - 2" |
Connection: |
BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB |
Port size: |
DN15-DN50, 1/2" - 2" |
Connection: |
BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |

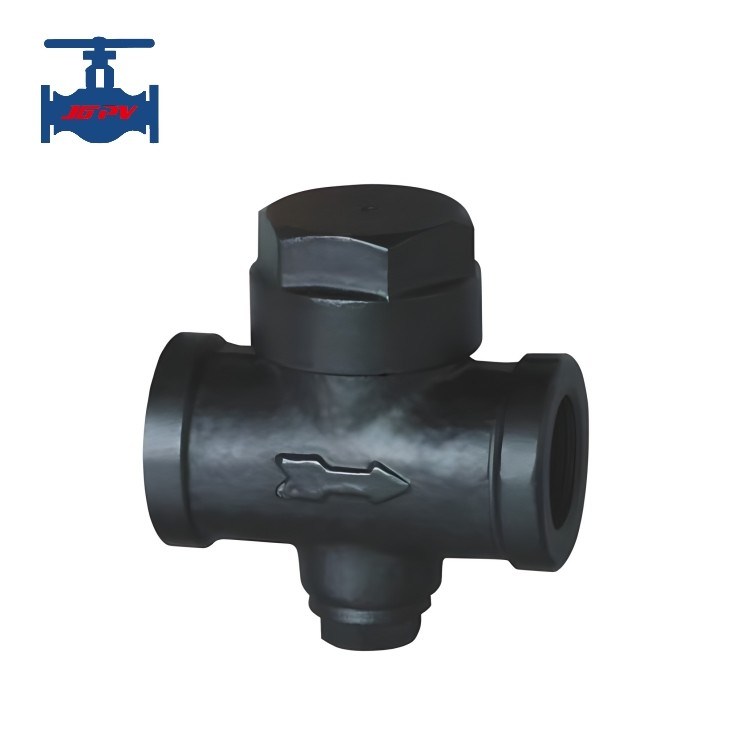

Ατμοπαγίδα θερμοδυναμικού τύπου ASTM A216-WCB για χρήση σε ατμοσωλήνες
Εισαγωγή του προϊόντος:
Η θερμοδυναμική βαλβίδα ατμοπαγίδας τύπου δίσκου βασίζεται στην αρχή της θερμοδυναμικής, χρησιμοποιώντας τα διαφορετικά χαρακτηριστικά της θερμοδυναμικής ατμού και του συμπυκνωμένου.Λόγω των διαφορετικών ρυθμών ροής και όγκων ατμού και συμπυκνωμένου που διέρχονται από την τρύπα της βαλβίδας, προκαλεί δυναμικές και στατικές αλλαγές πίεσης στην κινητική ενέργεια και την δυναμική ενέργεια, με αποτέλεσμα αλλαγές στη διαφορά πίεσης μεταξύ του άνω και του κατώτερου μέρους της πλάκας της βαλβίδας,οδήγηση της πλάκας της βαλβίδας για να ανοίξει και να κλείσει την τρύπα του καθίσματος της βαλβίδαςΟι βαλβίδες ατμοπαγίδας τύπου δίσκου χρησιμοποιούνται ευρέως σε ατμογενείς αγωγούς, αγωγούς ανίχνευσης θερμότητας,και διάφορες μικρές συσκευές ατμού.
Η θερμοδυναμική ατμοπαγίδα είναι μια πολύ ανθεκτική και απλή στη λειτουργία βαλβίδα αποστράγγισης.όπως φαίνεται στο διάγραμμα επισκόπησηςΤο μόνο κινητό στοιχείο είναι ένας δίσκος που βρίσκεται στο αεροπλάνο μέσα στην αίθουσα ελέγχου.
Κατά τη διάρκεια της φάσης εκκίνησης, λόγω της πίεσης, ο δίσκος σηκώνεται,και συμπυκνωμένο νερό και αέρα περνά πάνω από την εσωτερική θέση της βαλβίδας και εκλύονται από τις τρεις μικρές τρύπες στην εξωτερική έξοδο μέσω του κάτω μέρους του δίσκου.
Υπάρχει κινητή πλάκα βαλβίδας στο εσωτερικό της βαλβίδας αποστράγγισης θερμικής ισχύος, η οποία είναι ταυτόχρονα ευαίσθητο στοιχείο και ενεργοποιητικό στοιχείο.Σύμφωνα με τις διαφορετικές θερμοδυναμικές αρχές της τάσης ροής και του όγκου των αλλαγών του ατμού και του συμπυκνωμένου νερού που περνά από, διαφορετικές διαφορές πίεσης παράγονται πάνω και κάτω από την πλάκα της βαλβίδας για να οδηγήσει την πλάκα της βαλβίδας να ανοίξει και να κλείσει την βαλβίδα.και ο βαθμός υποψύχωσης είναι 8 °C -15 °C.
Συστατικό του προϊόντος και απόδοση:
| Εργασιακή πίεση | 00,05 έως 6,4 MPa | Μέγιστη θερμοκρασία λειτουργίας | 325°C |
| Μέγεθος λιμένα | DN15-DN150 | Ποσοστό διαρροής | < 3% της πραγματικής εκτόπισης |
| Υποψύξη | 8 °C | Μέγιστη αντίστροφη πίεση | 50% |
| Σώμα και καπό | WCB, CF8 | Πλάκα δίσκου | 2Cr13, CF8 |
| Καθίσμα | 2Cr13, CF8 | Φίλτρο | CF8 |
1Η βαλβίδα αυτή έχει ανθεκτική δομή, ελαφρύ βάρος, μικρό όγκο και ευρύ εύρος πίεσης, χωρίς να χρειάζεται καμία ρύθμιση.
2Εξοπλισμένο με συσκευή εκκένωσης αέρα, μπορεί να αφαιρέσει γρήγορα τον αρχικό αέρα και να εξασφαλίσει ταχεία πνευματική λειτουργία.
3. Μπορεί να αντέξει υπερθέρμανση του ατμού, έχει καλή αντοχή στο πάγωμα, και η εγκατάσταση δεν περιορίζεται, όλα τα οποία μπορούν να λειτουργήσουν κανονικά.
