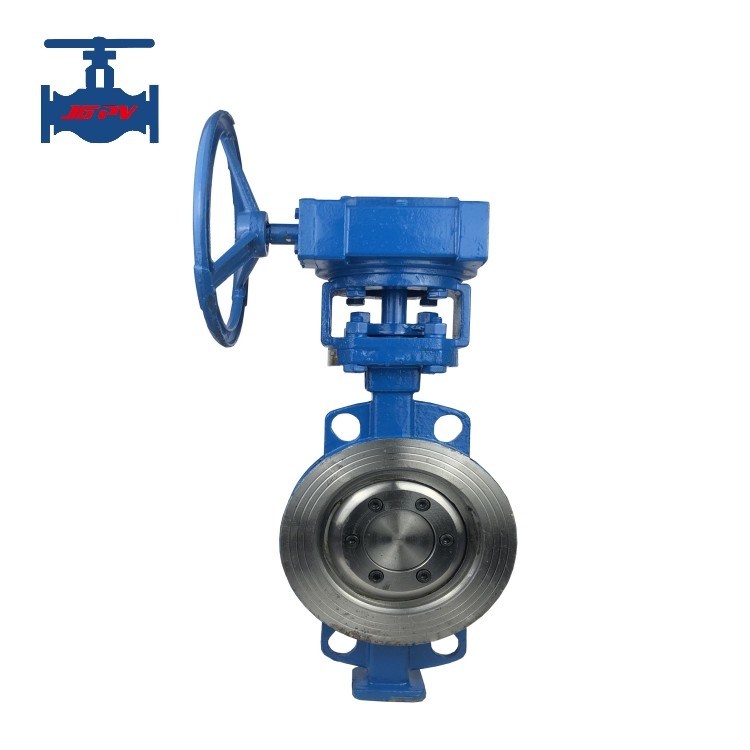

Υψηλής απόδοσης τριπλής εκτόξευσης βαλβίδας πεταλούδας για τη χρήση αγωγών βιομηχανίας

Αντικατάστατο ANSI υψηλής απόδοσης τριπλής εκτόξευσης βαλβίδας πεταλούδας για χρήση αγωγών βιομηχανίας

Εισαγωγή του προϊόντος:

Η αμερικανική τυποποιημένη βαλβίδα πεταλούδας είναι βαλβίδα πεταλούδας υψηλής απόδοσης σχεδιασμένη και κατασκευασμένη σύμφωνα με το τρέχον αμερικανικό πρότυπο API609.Η βαλβίδα υιοθετεί ένα τρισδιάστατο εκκεντρικό κωνικό ζεύγος σφράγισης καθίσματος, και η σφραγίδα της πλάκας πεταλούδας χρησιμοποιεί ένα νέο τύπο μεταλλικής πλάκας που ενσωματώνεται στην πλάκα πεταλούδας για να ταιριάζει με το κάθισμα της βαλβίδας.

Η αμερικανική τυποποιημένη βαλβίδα πεταλούδας είναι μιατρεις εκκεντρικές βαλβίδες πεταλούδας, η τρίτη εκκεντρικότητα των οποίων σχηματίζεται από την εκκεντρικότητα της θέσης του άξονα στέλεχος της διπλής εκκεντρικής βαλβίδας,και η απόκλιση της κεντρικής γραμμής της κωνικής επιφάνειας σφράγισης από την κεντρική γραμμή της βαλβίδας κατά γωνία. Οι δύο πρώτες εκκεντρικότητες μειώνουν την τριβή μεταξύ της θέσης της βαλβίδας και του δαχτυλιδιού σφράγισης, προκαλώντας την αποκόλληση της θέσης της βαλβίδας και της πλάκας της βαλβίδας από την επαφή μετά από περίπου 15 μοίρες ανοίγματος.Η τρίτη εκκεντρικότητα αποσυνδέει εντελώς το κάθισμα της βαλβίδας και την πλάκα της βαλβίδας σε όλη τη ροή της βαλβίδας, και η επαφή μεταξύ της πλάκας της βαλβίδας και της πλάκας της βαλβίδας είναι μόνο μια στιγμιαία στιγμή κατά τη διάρκεια της σφράγισης.

Αυτή η δομή μειώνει σημαντικά την τριβή μεταξύ του καθίσματος της βαλβίδας και της πλάκας της βαλβίδας κατά τη διάρκεια της διαδικασίας ανοίγματος και κλεισίματος, μειώνει την φθορά και επεκτείνει τη διάρκεια ζωής.η ροπή λειτουργίας της βαλβίδας μειώνεταιΗ σφραγιστική της επιτυγχάνεται με συμπίεση μεταξύ της θέσης της βαλβίδας και του δαχτυλιδιού σφραγίσματος στην πλάκα της βαλβίδας.όσο μεγαλύτερη είναι η ροπήΕάν ο σχεδιασμός της δομής της βαλβίδας είναι εύλογος, μπορεί να επιτευχθεί εξαιρετικά υψηλό αποτέλεσμα σφράγισης,και εύλογο σχεδιασμό της γωνίας επαφής σφράγισης μπορεί να εξαλείψει τη δυνατότητα μπλοκάρισμα βαλβίδας5) Σε σύγκριση με τις γενικές βαλβίδες πεταλούδας,τρεις εκκεντρικές βαλβίδες πεταλούδας χρησιμοποιούν μεταλλικές σφραγίδες για να ξεπεράσουν την αδυναμία των μαλακών σφραγίδων και έχουν ευρύτερο εύρος εφαρμοστέων θερμοκρασιών. Όχι μόνο μπορεί να αντικαταστήσει βαλβίδες πύλης για υψηλές και χαμηλές συνθήκες θερμοκρασίας, αλλά μπορεί επίσης να χρησιμοποιηθεί για τις συνθήκες διάβρωσης και ανθεκτικές στην διάβρωση

Προδιαγραφή του προϊόντος:

Χαρακτηριστικά του προϊόντος:
1Απλή εξωτερική δομή, μικρός όγκος, ελαφρύ βάρος, χαμηλό κόστος και ευρύ φάσμα εφαρμογών
2Τα δομικά χαρακτηριστικά αυτής της βαλβίδας πεταλούδας εξαλείφουν το μειονέκτημα των άλλων τύπων βαλβίδων πεταλούδας που είναι υπερβολικά ανοικτές και αδυνατούν να σφραγίσουν.και μπορεί να χρησιμοποιηθεί κανονικά σε υψηλές θερμοκρασίες, ξεπερνώντας το ελάττωμα της εύκολης διαρροής λόγω θερμικής διαστολής όταν χρησιμοποιείται σε συνθήκες υψηλής θερμοκρασίας.
3Η βαλβίδα επιλέγει διαφορετικά υλικά επιφάνειας σφράγισης σύμφωνα με τις απαιτήσεις του χρησιμοποιούμενου μέσου για να εξασφαλίσει ότι η επιφάνεια σφράγισης είναι ανθεκτική στην φθορά, την διάβρωση και έχει μακρά διάρκεια ζωής.
